新型曲臂式开门机

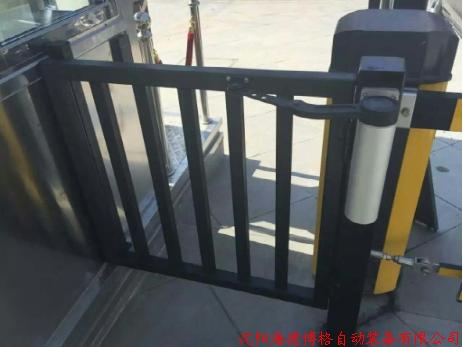

为了适应室外人行门的自动化要求，我公司开发了一款应用于室外的小型自动门机，问世以来，得到广大用户的认可，是一款通用性强，安装方便简洁的系统。
一、室外人行自动门的需求

1.开启时间短：3—8秒

2.抗撞击（电动车冲击，系统可逆性好）

3.可以频繁开启（每天按1000次以上开启设计）

4.安全性要求高（遇阻反弹）

5.室外温度特性要求高（-40℃-85℃）

6.防水性能（IP55）

二、曲臂机设计

为满足以上的需求，我们进行了针对性的设计。

1.机组部分

减速机构：采用行星减速机和平行轴减速机相结合的方式，使开门机可实现可逆运行，可以控制抗撞击强度，有效释放撞击冲力。

整个系统的减速比控制在220—290倍之间，由行星减速机的速比来调整，根据不同的扭力要求，配置不同的速比减速机，输出额定扭力66Nm—90Nm。

防水性能：设计防护等级为IP55,有效防止落水对设备的侵蚀。

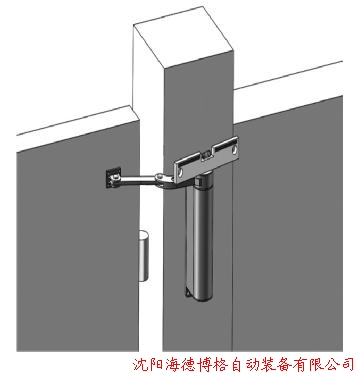

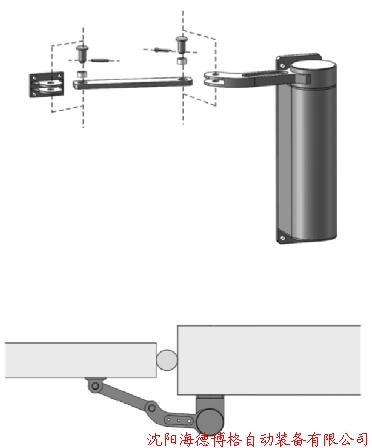

安装方便：采用明装形式，可以适应95%以上的环境要求，设计采用80mm*330mm的立式安装底板，外形控制在80mm宽，通用性强。

参照相关国家标准：《QBT 2697-2013 地弹簧》，设计寿命为100万次。

参照相关国家标准：《JG305-2001人行自动门安全要求》，遵循行业标准。

编写企业标准《人行自动门曲臂机》

2.电器部分

选用永磁直流无刷电机，输出扭力为0.3Nm。

采用32位工业级单片机作为主控单元，速度快，可靠性高，低温性能好。

软件采用我公司成熟的自动门专用控制软件，矢量控制，多种参数调整，故障显示代码。

扩展模块：遥控模块、串口模块。

可以与智能家居模块协议连接，可以集成在智能家居管理系统。

三、制造与实现

为了把设备做到简洁、美观，我们专门做了工业产品设计，按照工业产品的标准来设计这款民用产品，为了达到设计性能要求，我们应用了最新的制造工艺。

1.数控加工：减速箱体的制造采用了数控加工工艺，效率高误差小，保证加工精度。

2.精密制造：转臂加工应用了精密铸造技术，使铸件更加精准，美观，加工余量小。

3.模具加工：壳体和端盖应用了铝压铸模具加工，可实现大规模生产。

四、系统指标

产品型号PW-120/180

工作环境
